Монтаж рекуператора СПВВР

Установка рекуператора воздуха СПВВР

Установку рекуператоров можно разделить на 3-и этапа:

1. Выбор места и сверление отверстия в стене
2. Установка вентиляции в стену
3. Подключение и настройка

Этап 1.

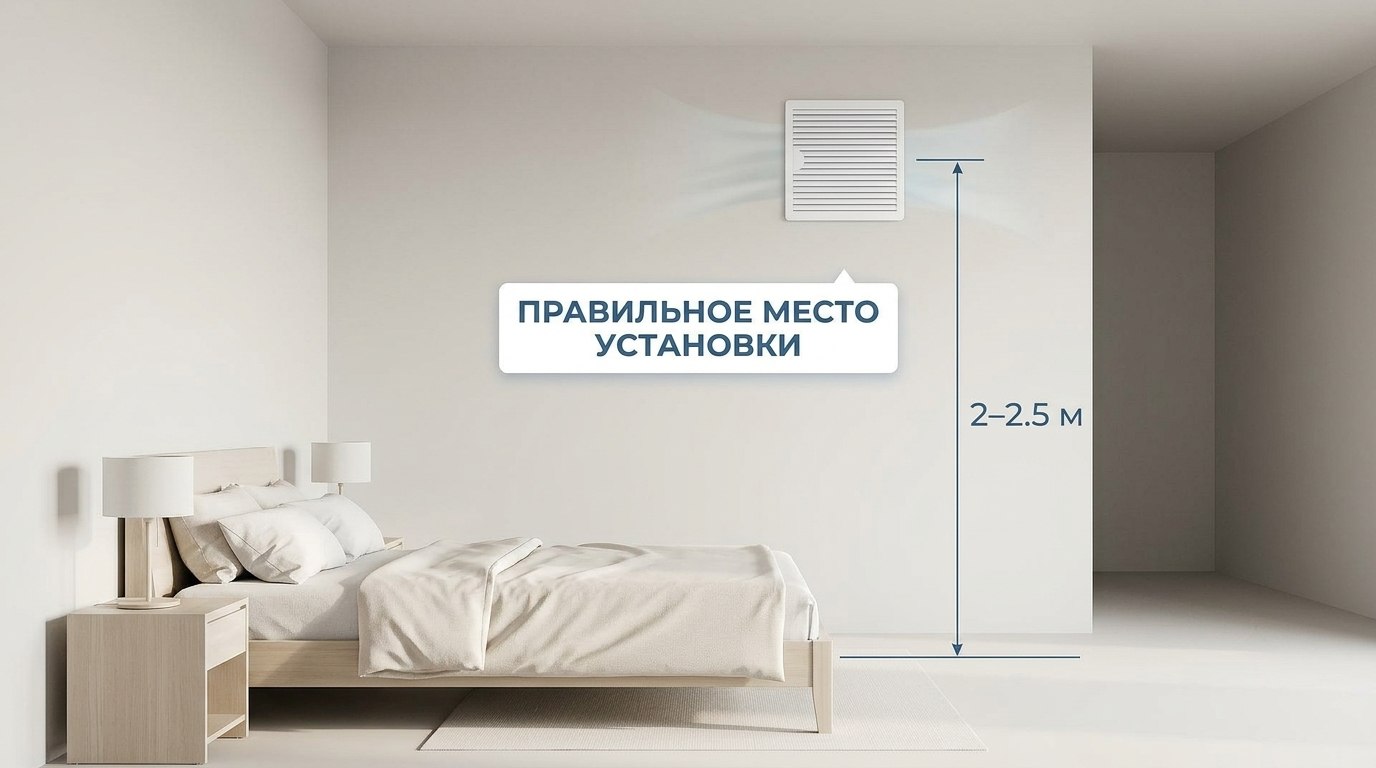

Выберите место установки рекуператора, руководствуясь основными принципами:

• НЕ напротив двери
• Высота установки выше 2х метров ( или под потолок)
• НЕ над кроватью (желательно)
• Рядом с розеткой или недалеко от распределительной коробки (желательно)

Отметьте центр отверстия и просверлите его.

Выбор оборудования для сверления отверстия под вентиляционную установку, зависит от материала стен. Если материал это кирпич, бетон, железобетон или любой другой подобный материал, сверление отверстия производится  с помощью алмазного бурения.

Если материал - это деревянный брус , сип-панели или другой подобный материал, сверление производится либо алмазным инструментом со специальной коронкой по дерево, либо режущим инструментом по дереву, например сабельной пилой.

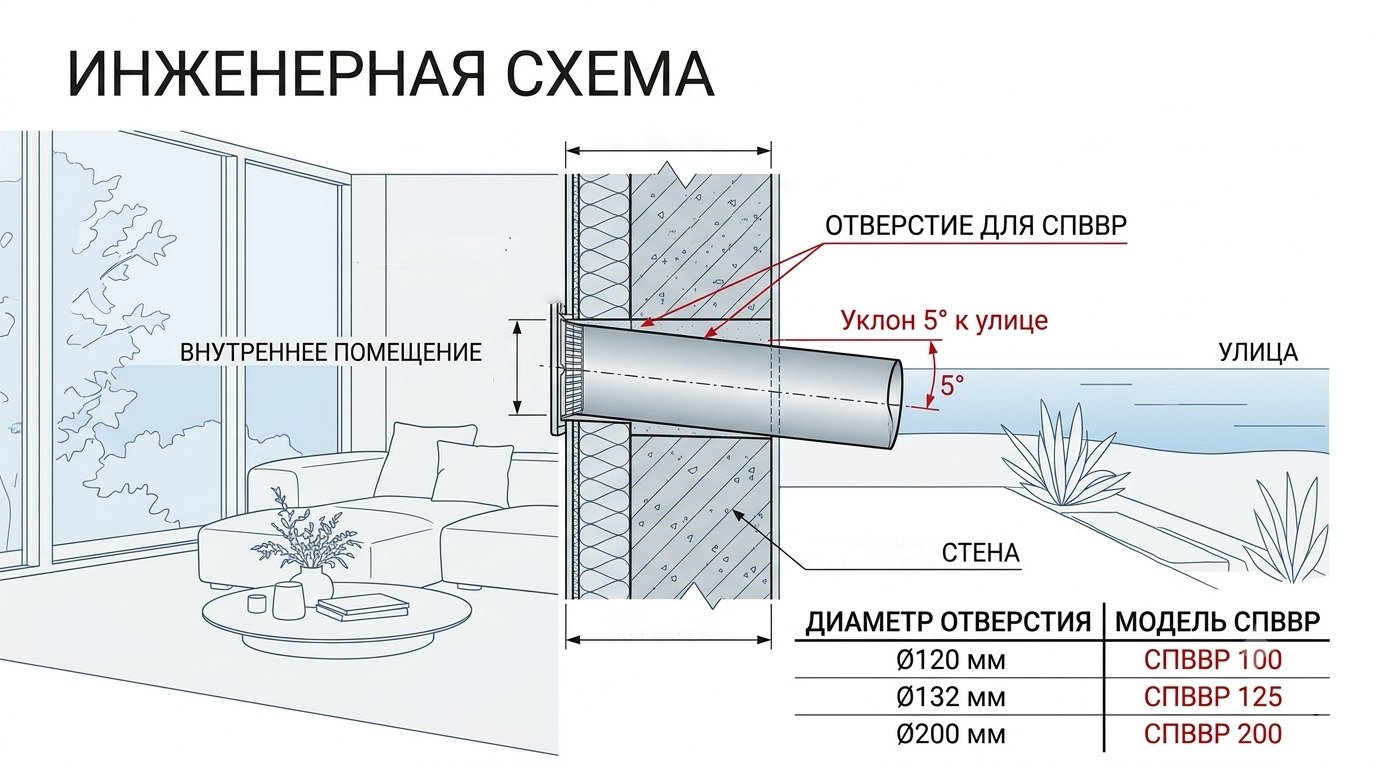

Алмазным буром в наружной стене помещения проделываем отверстие диаметром: 200 мм для СПВВР-200 и 132 мм для СПВВР-125, с уклоном около 5° в сторону улицы для размещения телескопического корпуса. Можно использовать коронки и больших диаметров, в последующем при монтаже обернув гильзу дополнительным слоем изоляционного материала, либо запенив образовавшийся зазор (только внешней гильзы), внутренняя гильза должна свободно двигаться во внешней.

Этап 2.

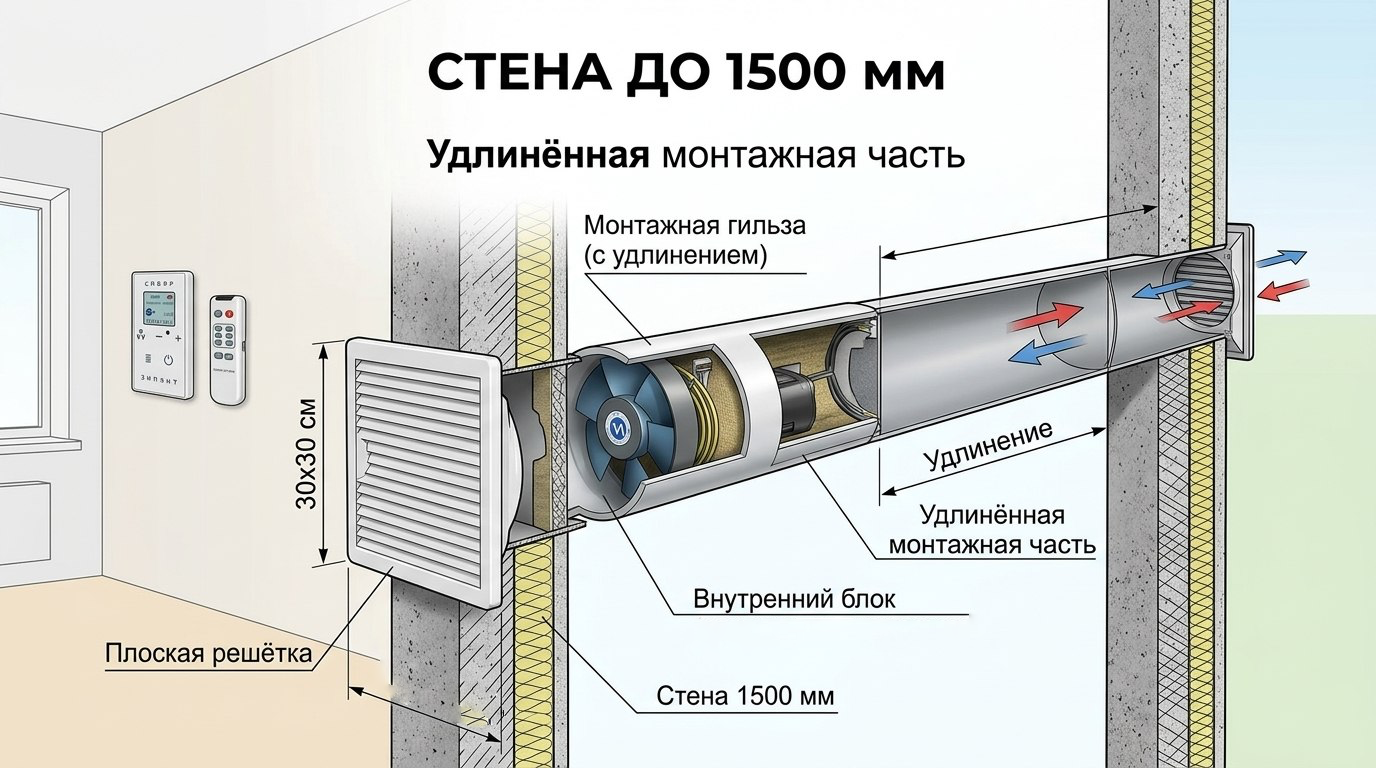

Гильза плотно монтируется в отверстие 200 мм по наружной (уличной) линии стены без использования монтажной пены. Измеряем оставшуюся толщину, наклеиваем уплотнитель, устанавливаем силовую установку в стену.

Этап 3.

К установленной вентиляционной установке подсоединяем сетевой провод, и шлейф блока управления. Монтируем вентиляционную решетку. При этом температурный датчик выводим из под вентиляционной решетки.

Закрепляем на стене блок управления и другое оборудование (опции). Далее настраиваем по паспорту время цикла, устанавливаем необходимую скорость работы.

Рекуператор СПВВР Зилант установлен и готов к работе!

Более подробное описание вы найдете в инструкции к СПВВР.
